●仕様表

1.性能表示は、（公財）日本小型貫流ボイラー協会の「ボイラー性能表示基準」によります。

2.燃料消費量は、燃料の低位発熱量を下記の数値で算出してあります。

　灯油：43.5MJ/㎏（10,390kcal/㎏）、密度0.80g/㎤　

　A重油：42.7MJ/㎏（10,200kcal/㎏）、密度0.86g/㎤

3.燃料のA重油は、JIS１種１号重油(硫黄分0.5質量%以下)を使用してください。

4.実際蒸発量及び効率は、給水温度15℃、圧力0.49MPa（5㎏/㎠）の飽和蒸気の値です。

5.誤差として、下記の許容量を持つものと致します。

・ボイラ効率の誤差 ±1％ ・燃焼量（入力）の誤差±3.5％

6.M型(エコノマイザー付き)の給水温度は50℃以上でご使用ください。

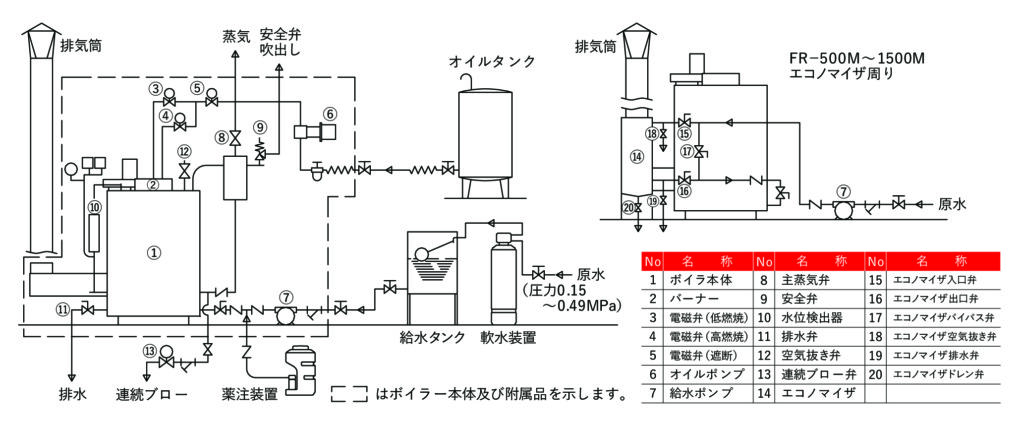

●フロー図

●寸法表

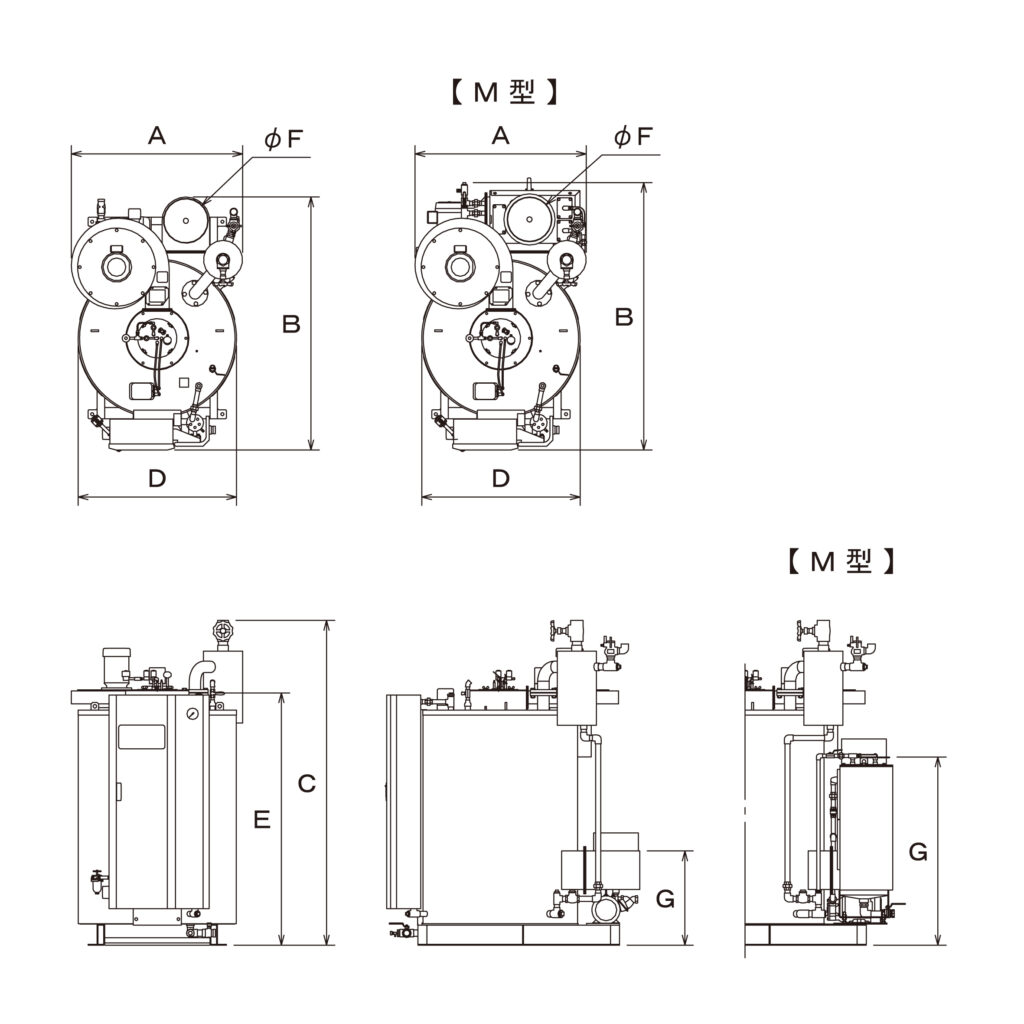

FR-500～1000(M)

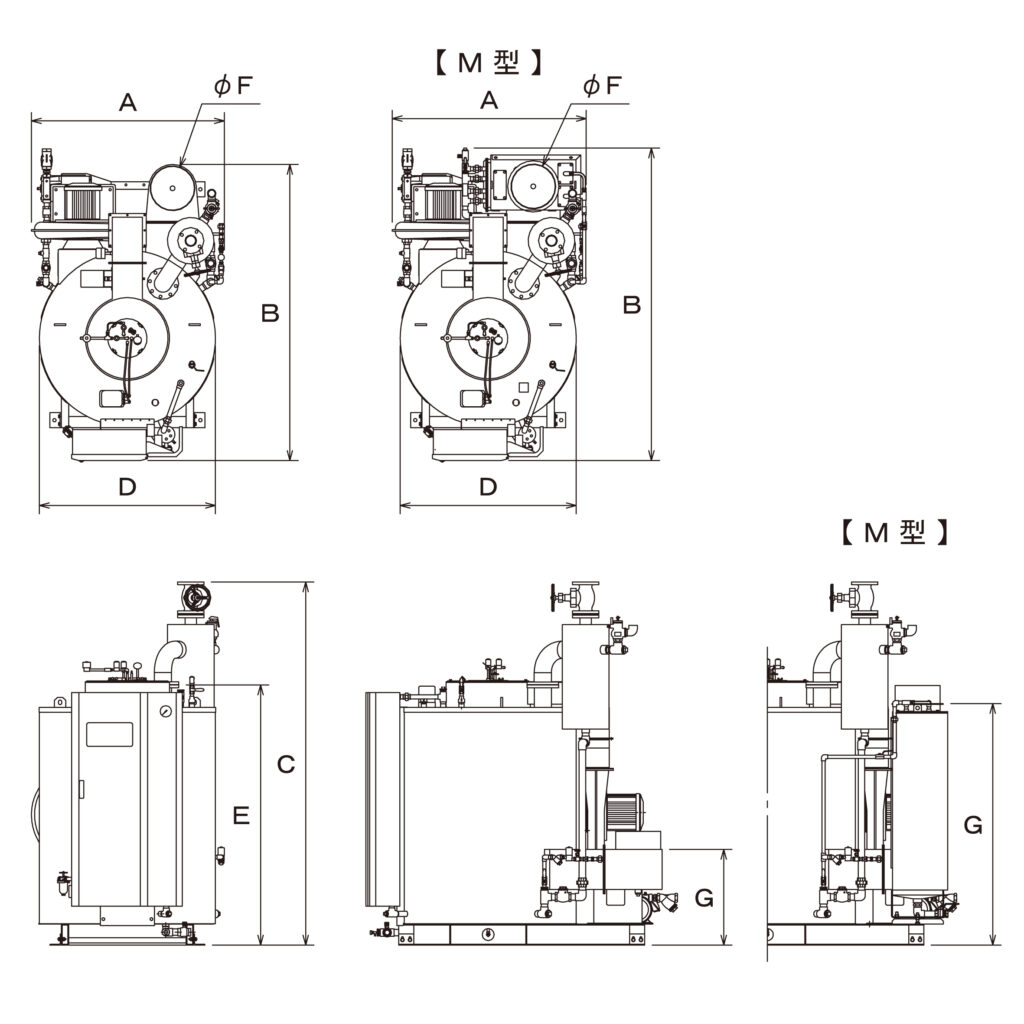

FR-1500(M)

1.ご用命の際は、燃料の種類、使用電源をお知らせ下さい。

2.スケール付着、腐食防止のため、自動軟水器、缶内処理薬品、薬注ポンプをご採用下さい。

3.改良のため、仕様・寸法を変更することがあります。予めご了承願います。
