スイッチを入れるだけで給水とバーナーの運転が始まり、あとは設定蒸気圧力で自動運転を行います。
エアプレ方式を採用しており、送風機の音はもちろん運転音も静かです。
ボイラ近くでの作業も快適に行えます。
難しいブローのタイミングをランプでわかりやすくお知らせしますので、安心してご使用いただけます。
●仕様表
| 型 式 | FB-750GM | FB-1000GM | |||
|---|---|---|---|---|---|
| 構 造 規 格 | 小型ボイラ | ||||
| 取 扱 資 格 | 小型ボイラー取扱業務特別教育受講者以上 | ||||
| 性 能 | 換算蒸発量 | kg/h | 750 | 1000 | |
| 実際蒸発量 | 629 | 838 | |||
| 発生熱量 | kW | 470 | 627 | ||
| 伝熱面積 | ㎡ | 8.94 | 9.44 | ||
| 最高圧力 | MPa | 0.98 | 0.98 | ||
| 保有水量 | ℓ | 150 | 165 | ||
| 効 率 | ％ | 89 | 89 | ||
| 燃料消費量 | 13A | ㎥(N)/h | 46.9 | 62.4 | |
| LPG | 20.3 | 27.1 | |||
| 使用電源 | AC200V三相 50/60Hz | ||||
| 本体設備電力 | kW | 3.3 | 3.9 | ||
| 内 訳 | 給水ポンプモーター | 1.5 | 1.5 | ||
| バーナーモーター | 1.5 | 2.2 | |||
| 制御盤 | 0.1 | 0.1 | |||
| 接続管口径 | 燃料入口 | 13A | A | 50 | 50 |
| LPG | 25 | 40 | |||
| 給水入口 | 25 | 25 | |||
| 蒸気取出口 | 40 | 50 | |||
| 缶水ブロー口 | 32 | 32 | |||
| 水検ブロー口 | 32 | 32 | |||
| 安全弁吹出し口 | 25 | 32 | |||
| 排気筒 | φmm | 300 | 350 | ||
| 配 線 | 引込電線太さ | ｍ㎡ | 3.5以上 | 3.5以上 | |
| アース線(第３種接地)太さ | 3.5以上 | 3.5以上 | |||
| 運転・制御 | 給水方式 | 方式 | 電動機直結給水ポンプによる給水 | ||
| 制御 | 液面電極棒検知、ON-OFF制御 | ||||
| 通風方式 | 電動機直結ファンによる強制押込通風 | ||||
| 燃焼方式 | 方式 | 高圧電気スパーク | |||
| 制御 | 三位置(HI-LO-OFF)制御 | ||||
| 製 品 重 量 | kg | 1350 | 1520 | ||

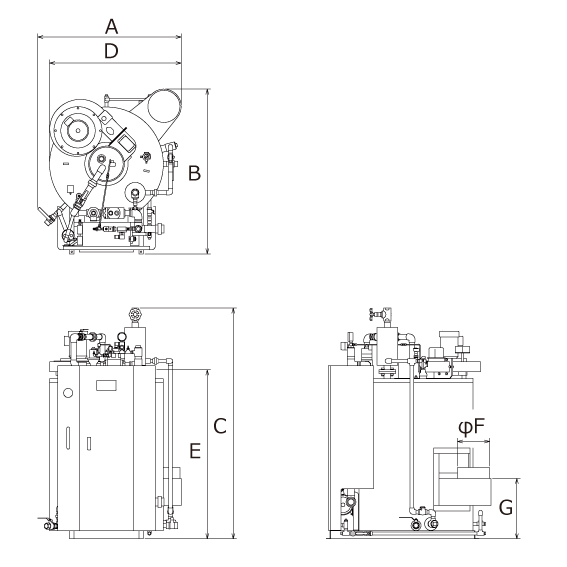

●寸法表
| 要目/型式 | FB-750GM | FB-1000GＭ | ||
| 全幅 | A | mm | 1290 | 1415 |
| 全奥行 | B | 1520 | 1660 | |
| 全高 | C | 2130 | 2230 | |
| 最小幅 | D | 1220 | 1360 | |
| 最小高さ | E | 1560 | 1560 | |
| 煙道外径 | ΦF | 297 | 347 | |
| 排気筒接続高 | G | 558 | 558 | |
