CH型 温水ボイラ

燃料
LNG LPG 灯油 A重油
最大熱出力(kw)
44 58 76 93 128
特徴

新開発バーナーを搭載

さらに缶体も新設計

セミ貯湯型で温度追従性抜群

無料
製品の仕様および寸法はこちらより資料請求できます。
CATALOG
DOWNLOAD

仕様表

油焚型式 CH-38K CH-50K CH-65K CH-80K CH-110K
ガス焚型式 CH-38G CH-50G CH-65G CH-80G CH-110G
基本仕様 缶発熱量
 ｋW 44 58 76 93 128
kcal/h 38,000 50,000 65,000 80,000 110,000
法規区分 　 簡易ボイラ
取扱資格 　 免許不要
適用規格 　 簡易ボイラ構造規格
最高圧力
 MPa
(kg/㎠)		 0.1（1） （水頭圧10m）
水圧試験圧力 0.2（2）
伝熱面積 ㎡ 1.4 2.0 2.3 3.1 3.9
缶容量 ℓ 94 125 160 215 285
給湯量 ℓ/h 760 1,000 1,300 1,600 2,200
暖房可能面積 ㎡（坪） 228(69) 300(90) 390(118) 480(145) 660(200)
電源 　 AC100/200V  50/60Hz
引込電線太さ
 ㎟ 2.0
アース線（第3種接地）太 さ 0.75
接続管径 給 湯 口・膨 張 管 A 25 40
暖房用往管 40 50 65
暖 房 用 復 管・給 排 水 口 40 50 65
給水口 25 40
煙突口径 φ㎜ 130 150 170 200
燃焼制御 　 ON-OFF制御
油焚仕様 使用燃料 　 灯油・（A重油※）
バーナー型式 　 UP-10K UP-15K UP-15 UP-20 UP-30
燃料消費量 ℓ/h 5.7 7.5 9.8 12.1 16.1
モーター出力
 ｋW 0.04 0.125 0.25
消費電力 0.16 0.25 0.34
総重量 ｋｇ 125 150 215 305 365
ガス焚仕様 使用燃料 　 LNG・LPG
バーナー型式 　 GP-5B GP-10B GP-20B
燃料消費量 LNG N㎡/h 4.9 6.4 8.3 10.2 14.0
LPG 2.3 3.0 3.8 4.7 6.5
ガス接続管径 LNG A 25 32
LPG 20 25
モーター出力
 ｋW 0.04 0.125 0.25
消費電力 0.08 0.17 0.3
総重量 ｋｇ 135 160 225 315 380

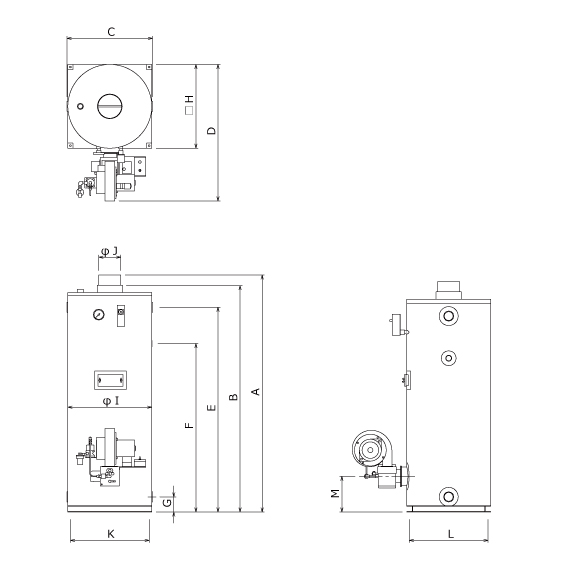

寸法表

　 CH-38 CH-50 CH-65 CH-80 CH-110
A　全高 1410 1555 1615 1765 1845
B　最小高さ 1335 1480 1545 1640 1765
C 油焚 480 520 580 620 710
ガス焚 530 550 580 620 710
D 油焚 800 880 930 1070 1150
ガス焚焚 905 945 995 1050 1135
E 1195 1335 1400 1510 1575
F 935 1050 1150 1160 1250
G 105 105 105 135 135
H 470 510 570 610 700
I 470 510 570 610 700
J 128 128 148 168 198
K 435 475 535 565 655
L 435 475 535 565 655
M 225 240 245 270 275
  1. 燃料消費量は、灯油　34,330kj/ℓ(8,200kcal/ℓ）、LNG　46,050kj/N㎡(11,000kcal/N㎡）、LPG　100,470kJ/N(24,000kcal/N)の場合です。
  2. 給油量は、50℃UP(10℃→60℃)の場合を示します。
  3. 消防本部(消防署)への届出は、原則として全機種必要です。(個人の住居に設ける物は除く）
  4. 改良の為、仕様・寸法を変更する事が有りますので、予めご了承願います。
    ※　A重油焚仕様も制作可能です。その際はご相談下さい。
