ヒンジ式で、設置後の保守・点検が容易に行えます。
押込み型ハウジング採用により、加圧燃焼に強く幅広い用途にご使用いただけます。
独自のディフューザー・スタビライザーによって燃焼性を向上させています。
●仕様表
| 型 式 | SP-15 | SP-30 | SP-50 | SP-30W | SP-50W | SP-65W | SD-100W | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大燃焼消費量 | G/h | 5.5 | 9.0 | 14.0 | 9.0 | 13.0 | 17.0 | 32.0 | |||
| ℓ/ｈ | 20.8 | 34.0 | 53.0 | 34.0 | 50.0 | 65.0 | 120.0 | ||||
| 電源（V） | 100/200 | 100/200 | 200 | 100/200 | 200 | 200 | 200 | ||||
| モーター | 出力（㎾） | 0.125 | 0.25 | 0.4 | 0.25 | 0.4 | 0.75 | 2.2 | |||
| 極 数 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| 消費電力（㎾） | 0.4 | 0.78 | 0.68 | 0.78 | 0.75 | 1.1 | 2.5 | ||||
| 油接続口径 | 8A | 8A | 8A | 8A | 8A | 10A | 15A | ||||
●寸法表

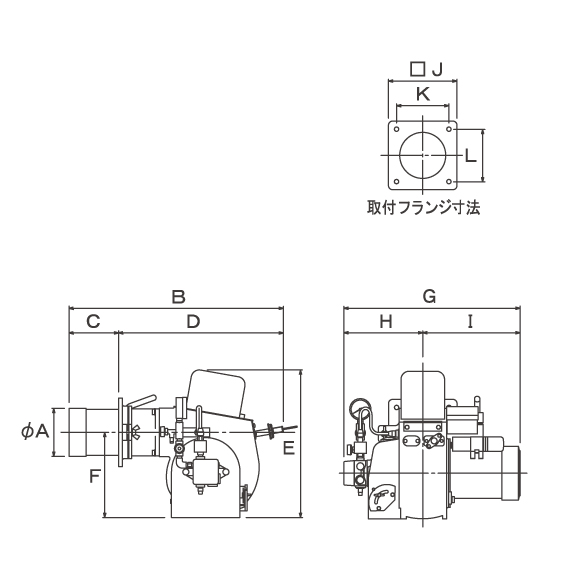

SP-15/30/50 ※寸法図はB仕様

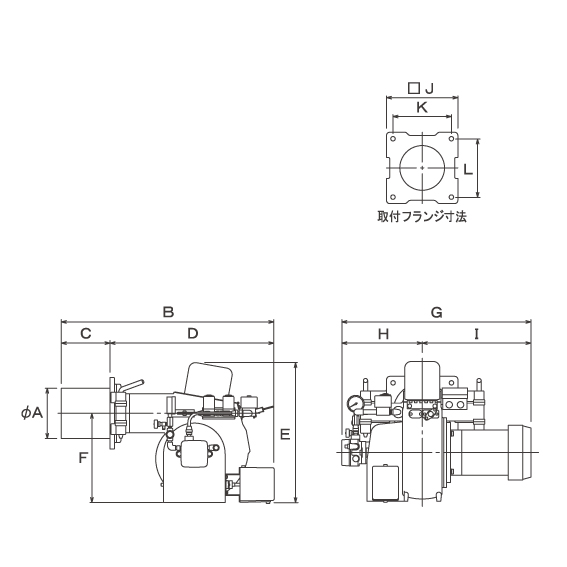

SP-30W/50W/65W/SD-100W ※寸法図はB仕様
| 型 式 | SP-15 | SP-30 | SP-50 | SP-30W | SP-50W | SP-65W | SD-100W | |
| 寸法（単位㎜） ※（ ）内は、C仕様寸法および重量 | ΦA | 101.6 | 119 | 155 | 119 | 155 | 155 | 162 |
| B | 421 | 532 | 624 | 560(600) | 656(687) | 656(684) | 815(884) | |
| C | 90 | 123 | 150 | 108 | 150 | 150 | 155 | |
| D | 332 | 409 | 474 | 452(492) | 506(537) | 506(534) | 660(729) | |
| E | 325 | 366 | 432 | 366(373) | 435(446) | 435(446) | 501 | |
| F | 183 | 211 | 275 | 211 | 275 | 275 | 352 | |
| G | 390 | 438 | 505 | 437(505) | 503(559) | 583 | 690 | |
| H | 190 | 196 | 250 | 196 | 248 | 248 | 329 | |
| I | 200 | 242 | 255 | 241(309) | 255(311) | 335 | 361 | |
| ☐J | 140 | 170 | 220 | 170 | 220 | 220 | 255 | |
| K | 120 | 130 | 180 | 130 | 180 | 180 | 215 | |
| L | 110 | 130 | 180 | 130 | 180 | 180 | 215 | |
| 製品重量（㎏） | 18 | 26 | 36(37) | 26(30) | 38(42) | 45(49) | 70(74) | |
SPシリーズ･･･【B仕様】ターミナルボックス 【C仕様】コントロールリレー
SP-W、SDシリーズ･･･【B仕様】ターミナルボックス 【C仕様】制御盤
※改良のため、仕様・寸法を変更することがあります。予めご了承下さい。
